1. Предмет исследования: заводское покрытие ЛКМ паркетной инженерной доски на
фанерном основании.
2. Климатические параметры во время проведения испытания:
— влажность древесины паркетной доски: 9%;
— температура воздуха: 20 о С;
— влажность воздуха: 52%.
3. Для оценки прочности лакового покрытия паркетной доски, было проведено
испытание согласно ГОСТу 31149-2014: Материалы лакокрасочные. Определение адгезии
методом решетчатых надрезов (Приложения в конце документа).

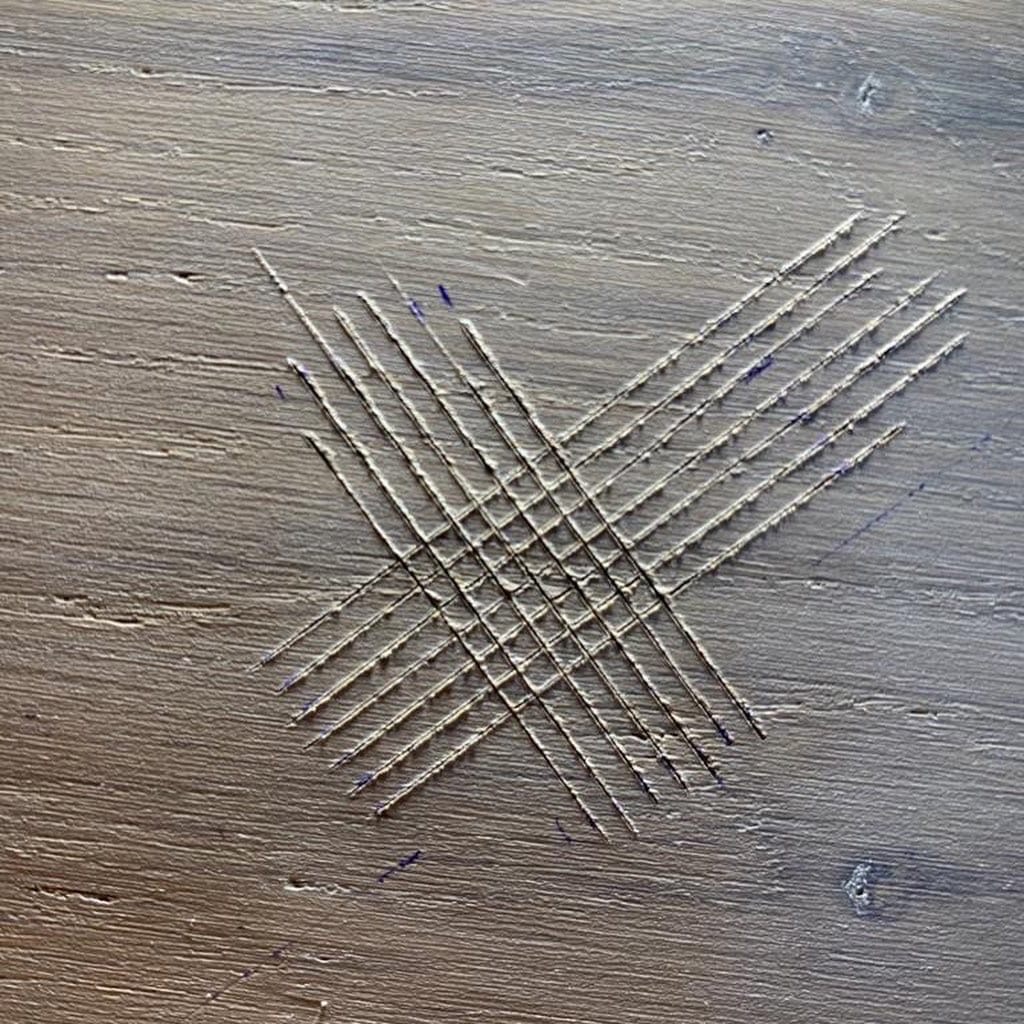

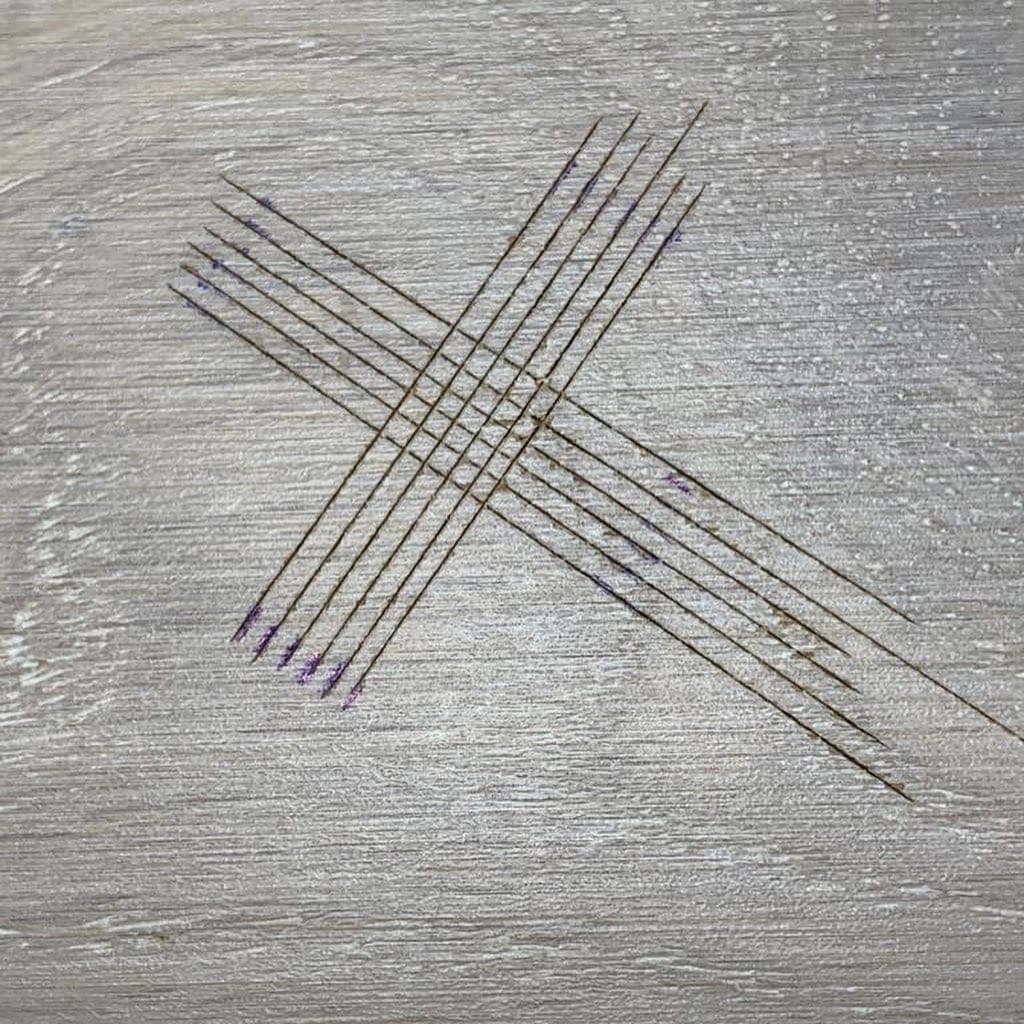

Были произведены надрезы для определения сколов лакового покрытия в
процентном соотношении. Отслоение мелких чешуек покрытия на пересечении надрезов.
составляет 14 % площади решетки, что составляет 2 балла по таблице 1 «Классификация
результатов испытания». Данный показатель подтверждает, что лаковое покрытие
выдерживает испытание.
4. Перед проведением дополнительного испытания поверхность паркетной доски
была обеспылена и обезжирена. К паркетной доске были приклеены металлические диски
диаметром 35 мм, входящие в комплект прибора ОНИКС-1.АП.005, с помощью
однокомпонентного паркетного клея. 26.08.2022 — образцы были приклеены. 01.09.2022 –
был произведен отрыв дисков прибором ОНИКС-1.АП.005 зав. №205. Дата поверки
прибора: 17 марта 2022 г.
Выявлены следующие результаты испытаний:
— 1 металлический диск: 3,02 МПа;
— 2 металлический диск: 3,43 МПа;
— 3 металлический диск: 2,57 МПа.
Среднее значение силы отрыва составляет 3,00 МПа, что подтверждает приемлемое
значение прочности адгезии и подтверждает результаты, полученные методом
решетчатых надрезов.
Вывод. Согласно данным, полученным при испытаниях, лакокрасочное покрытие
паркетной доски отвечает нормам адгезии ЛКМ к деревянным поверхностям.
